ハイドラシブ とは | ||
最小のコストで | ||
水質汚濁防止に | ||
排水中の有価物質の回収に | ||
固形物の分離・脱水・濃縮に活躍しています。 | ||
【 ハイドラシブの用途 】 | ||
1. 食品工業、繊維、染色工業、皮革工業、化学工業 | ||
等の工程排水、総合廃水処理。 | ||
2. 農畜産場、屠場、食肉センターの廃水処理。 | ||
3. 河川水、融雪水、海水よりの除塵処理。 | ||
4. 公共下水、コミュニティの生下水、スカムの処理及び | ||
ホテル、高層ビル、各種工場の生活雑排水処理。 | ||
5. ポンプ場、浄水場でのパイプ配管、ポンプ、バルブの | ||
閉塞防止、 トンネル、地下工事での泥湧水処理。 | ||
6. 紙パルプ工場におけるリジェクト濃縮、白水、総合 | ||
排水よりの原料(パルプ繊維)の回収。 | ||
7. 精糖、澱粉、農水産加工工場における流送水、 | ||
洗浄水の浄化、分級、脱水、回収など。 | ||
8. ビール、ウィスキー、清酒、焼酎工場の洗ビン、マッシュフィルター、ケースウォッシャー、洗米廃水、及び総合排水処理。 | ||
9. 洗煙廃水、焼却場の焼却灰汚水、ごみピット汚水、洗車廃水処理。 | ||
10. クリーニング、おしぼり廃水処理。 | ||

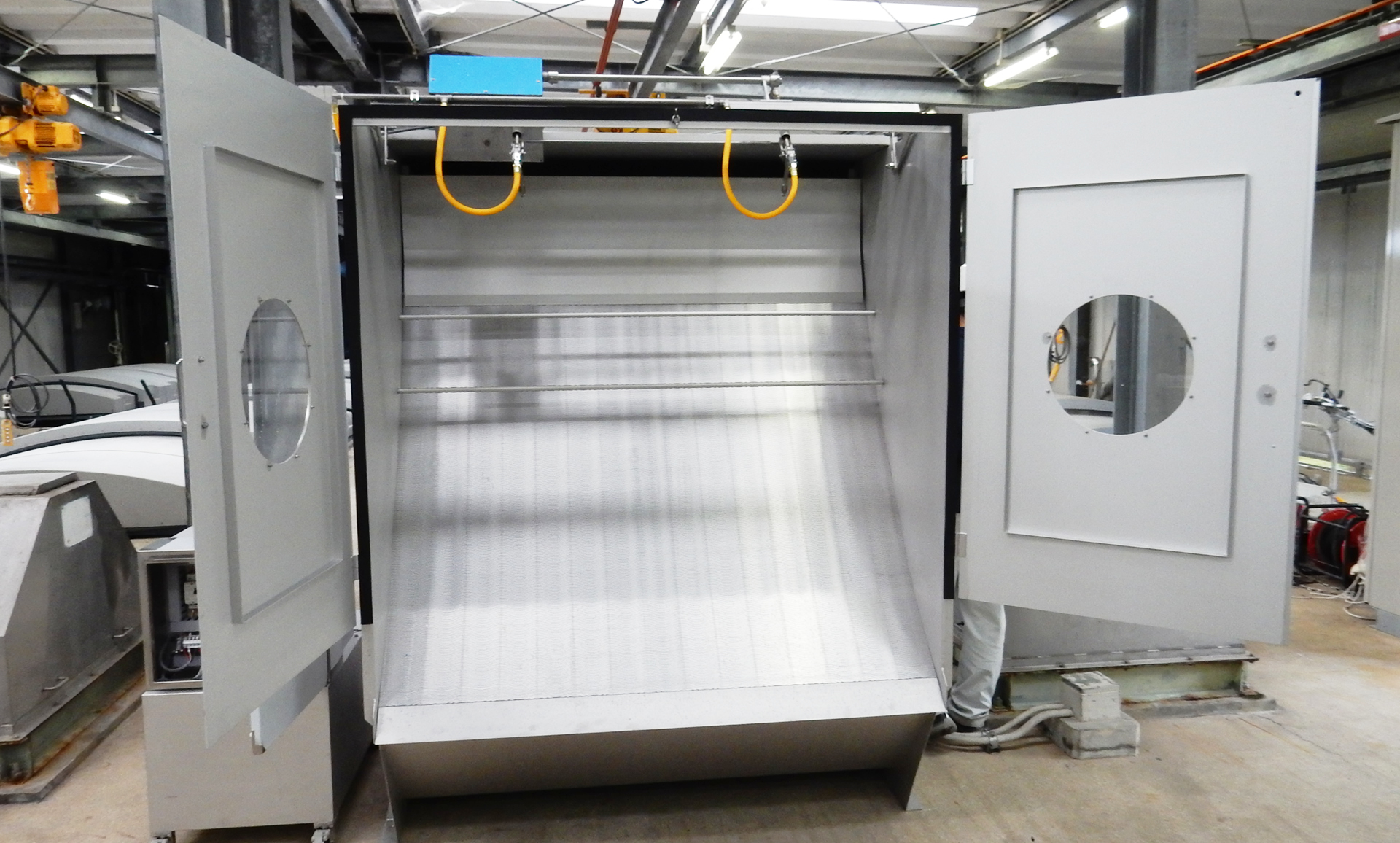

ハイドラシブの構造と働き (↑top ) | ||
ヘッドボックスに送られた廃水(原料)は堰をオーバーフローし、 | ||
整流板により均一な流れとなってスクリーンに達します。 | ||
角度の異なった3段階のスロープを持つスクリーンの最初の | ||
スロープでほとんどの水分が脱水されます。 | ||
2段目スロープに於いても水分は更に脱水され、スクリーン | ||
表面に分離された固形物はスクリーン上を滑り落ちます。 | ||
最終スロープで落下速度を減じた固形物は、最終スロープ上 | ||
にたまり、重力による脱水が行われ、自重でスクリーン上か | ||
ら落下し、排出されます。 | ||
固液分離された濾過水は、ハイドラシブ下部の排出口より排 | ||
出されます。 | ||
ハイドラシブの特許スクリーンは、脱水効果を高めるため、 | ||
断面がくさび型をしたウエッジ・ワイヤーを使用しています。 | ||
また、スクリーン形状は目詰まりを防止する目的で、流れに | ||
沿って波形を採用しています。 | ||
ハイドラシブを使用し、廃水中の微細固形物を除去することにより、パイプライン、ポンプなどの閉塞を防止する | ||
ことが出来ます。 また、廃水中のSS、BODを減少させることにより、クライファイヤー、曝気槽などの負荷 | ||
を大幅に軽減し、廃水処理システムの浄化効率を向上させることが出来ます。 | ||
ハイドラシブの特徴 (↑top ) | ||
特許スクリーンは下向きにカーブした波形です。このため、 | ||
廃水は矢印のようにカーブに沿って流れ、カーブの中央で | ||
脱水されるので、スクリーンのセルフ・クリーニングアク | ||
ション(自己洗滌機能)が働き、目詰まりを防止しています。 | ||
水の粘性と表面張力により水分はスクリーンワイヤー壁に | ||
沿って移動し、この働きが脱水効果を高めます。 | ||
■ 波形スクリーンで目詰まり防止 | ||
ハイドラシブの特許スクリーンは支持バーの間で下向 | ||
にカーブした波形です。 廃水は常にこのカーブに | ||
沿って、カーブの中央に集まりながら脱水されます。 | ||
この為、スクリーンの間隙は常にカーブの中央に向かう | ||
流れに洗滌されている状態になります。 スクリーン | ||
自身が持つ自己洗滌機能(セルフ・クリーニングアク | ||
ション)により、目詰まりを防止します。 | ||
■ 高い脱水効率 | ||
水の物理的性質を徹底的に追及し、開発されたハイド | ||
ラシブは、断面がくさび型をしたSUS製のウエッジ・ | ||
ワイヤーをスクリーン材に使用し、またスクリーンに | ||
3段階の傾斜をもたせているので脱水が速く、最も効 | ||
果的に脱水することが出来ます。 | ||
■ スクリーンは溶接タイプ | ||
スクリーンは引抜加工されたステンレス製ウェッジ・ | ||
ワイヤーを支持バーに特殊な専用溶接機で、全カ所 | ||
溶接し、製作されております。 | ||
(溶接タイプのスクリーンの特徴) | ||
1.支持バーがループ(巻線)タイプでないので、デッド・ | ||
スペースが無く、スクリーンの自己洗滌機能の効果が | ||
より大きい。 | ||
2.ウェッジ・ワイヤーは引抜加工され、品質が均一。 | ||
3.スクリーン間隙の精度が高い。 | ||
4.ループ部分(巻線による死角部分)がないので、清掃が | ||
容易である。 | ||
■ スクリーンは回転タイプ |
スクリーンは全サイズ共、本体フレームに取り付けたまま | ||
回転させることが出来ます。 この為、スクリーン裏面に | ||
スライム(バクテリア)が付着した場合でも、簡単に裏面を | ||
洗浄し、垢、スライムを除去出来ます。 | ||
■ 運転経費 ゼロ | ||
モーターもポンプも使用しておらず、可動部分は皆無です。 | ||
従って、運転経費は全くかかりません。 | ||
■ 保守経費もほとんど ゼロ | ||
可動部分がないので故障を起こすことがなく、オイル、注油 | ||
も不要です。溶接タイプのスクリーンは、非常に堅牢で、ほ | ||
とんど取り替えを必要としません。 |
■ 軽量・コンパクト |
据付面積が少なく、軽量である為、既設プラントに対しても簡単に設置出来ます。完成品で納入され、据付は簡単です。 |
■ 構造が簡単で長寿命 |
作動部分がなく、とてもシンプルな構造で、操作、点検が非常に簡単です。 スクリーンはSUS305製(標準)ウエッジ・ |
ワイヤーで出来ており、従来のスクリーンとは比較にならぬほど堅牢で長寿命です。 |
(材質は、SUS316、SUS316Lでも製作可能です) |
ハイドラシブの処理能力 (↑top ) |
ハイドラシブは、そのサイズにより毎分10リットルから5000リットル程度までの廃水を1台で処理することが出来ます。 処理量は、 |
廃水の種類、SS濃度、粘度、温度、原料のフリーネス(パルプのみ)、使用されるスクリーン間隙等により変化しますが、 |
各種廃水に対する処理水量は、下記の納入実績値を参照にして下さい。 |
廃 水 の 種 類 |
スクリーン |
ハイドラシブ サイズ (単位:m3/h) |
|||||||||||
12G |
18G |
24G |
36G |
48G |
60G |
72G |
84G |
||||||
KP総合廃水 0.1%濃度 | 0.50 |
13 |
17 |
25 |
38 |
75 |
93 |
111 |
130 |
||||
GPリジェクト 1.0%濃度 | 1.00 |
13 |
17 |
25 |
38 |
75 |
93 |
111 |
130 |
||||
CGPスクリュープレス搾液0.9%濃度 | 0.50 |
7 |
9 |
14 |
21 |
40 |
50 |
60 |
70 |
||||
UKP抄紙白水 0.1%濃度 | 0.50 |
13 |
17 |
25 |
39 |
76 |
95 |
114 |
133 |
||||
白水より繊維、クレーの回収0.03% | 0.15 |
11 |
14 |
21 |
31 |
62 |
77 |
92 |
107 |
||||
ダンボール故紙原料濃縮1.6%濃度 | 0.50 |
15 |
20 |
30 |
43 |
86 |
107 |
128 |
150 |
||||
新聞故紙原料濃縮1.9%濃度 | 0.50 |
11 |
15 |
22 |
32 |
63 |
79 |
94 |
110 |
||||
豆腐工場総合廃水 | 0.50 |
9 |
12 |
18 |
26 |
52 |
63 |
76 |
89 |
||||
みかん缶詰工場薬品処理廃水 | 0.75 |
16 |
21 |
31 |
46 |
92 |
114 |
137 |
160 |
||||
佃煮工場総合廃水 | 0.50 |
10 |
13 |
20 |
29 |
57 |
71 |
85 |
100 |
||||
漬物工場総合廃水 | 0.25 |
10 |
13 |
20 |
29 |
57 |
70 |
84 |
98 |
||||
魚缶詰原料処理廃水 | 0.75 |
13 |
17 |
25 |
37 |
74 |
92 |
110 |
129 |
||||
ハム工場総合廃水 | 0.75 |
17 |
22 |
33 |
49 |
96 |
119 |
142 |
166 |
||||
ブロイラー工場総合廃水 | 0.75 |
18 |
24 |
35 |
52 |
103 |
129 |
154 |
180 |
||||
屠場廃水 | 0.75 |
12 |
16 |
24 |
35 |
69 |
86 |
103 |
121 |
||||
養豚場廃水 | 0.75 |
14 |
18 |
27 |
40 |
78 |
97 |
117 |
136 |
||||
皮革工場廃水 | 1.00 |
13 |
17 |
25 |
37 |
74 |
92 |
110 |
129 |
||||
ビート流送水・洗滌水 | 1.50 |
17 |
23 |
33 |
50 |
99 |
122 |
147 |
172 |
||||
洗びん廃水 | 0.50 |
11 |
15 |
22 |
32 |
63 |
79 |
94 |
110 |
||||
繊維工場染色廃水 | 0.50 |
16 |
21 |
31 |
47 |
92 |
115 |
137 |
160 |
||||
繊維工場熱交前処理 | 0.25 |
9 |
12 |
18 |
26 |
52 |
63 |
76 |
89 |
||||
厨房・給食センター廃水 | 0.75 |
12 |
16 |
23 |
34 |
67 |
84 |
101 |
118 |
||||
都市ゴミ焼却灰汚水 | 1.00 |
14 |
18 |
27 |
40 |
79 |
99 |
119 |
139 |
||||
河川水・井戸水 | 0.20 |
16 |
21 |
31 |
46 |
92 |
114 |
137 |
160 |
||||
下 水 (流入生下水) | 1.00 |
23 |
30 |
45 |
66 |
132 |
162 |
195 |
228 |
||||
下 水 (初沈スカム) | 1.00 |
10 |
13 |
20 |
29 |
57 |
70 |
85 |
100 |
||||
■ ご紹介に際し、下記の事項をお知らせ下さい。 @ 廃水 又は 原料の種類 A 使用目的 B 含有固形物の種類、大きさ C 流量 D 濃度 E 温度 F PH G フリーネス(パルプのみ) 等 |
ハイドラシブの仕様 (↑top ) |
● 標準サイズは小型の12Gより大型の84Gまで8種類あり、全てスクリーン回転型となっております。 |
● 標準スクリーン間隙は0.15mmより2.5mmまで9種類あり、固形物の大きさ、種類、処理量に応じ選択します。 |
● スクリーンは溶接タイプで、非常に堅牢で、精度の高いものに製作されています。 |
● フレームはSUS304、スクリーンはSUS305が標準材質となっております。 |
● 標準外のサイズ、材質、スクリーン間隙には、別途、御相談に応じております。 |
ハイドラシブ標準スクリーン間隙 (下段はタイラー社メッシュ近似) |
||||||||||
mm | 0.15 | 0.25 | 0.50 | 0.75 | 1.0 | 1.25 | 1.50 | 2.0 | 2.50 | |
mesh | 100 | 60 | 32 | 22 | 16 | 13 | 11 | 9 | 8 | |
標準型ハイドラシブ 寸 法 表 |
||||||||||
サ イ ズ | 12G |
18G |
24G |
36G |
48G |
60G |
72G |
84G |
||
タ イ プ | 554 |
554−2 |
||||||||
巾 | 423 |
543 |
743 |
1043 |
1343 |
1643 |
1943 |
2243 |
||
高 さ | 1200 |
1450 |
2045 |
2200 |
||||||
奥 行 | 1030 |
1150 |
1650 |
|||||||
入口フランジ | − |
80A |
100A |
150A |
200A |
|||||
出口フランジ | 100A |
125A |
150A |
200A |
250A |
300A |
350A |
ダブルハイドラシブ タイプ:552−6 寸法表 |
2枚のスクリーンを水槽の両側に取り付けたハイドラシシブです。 |
|||||
サイズ |
巾 |
高さ |
奥行 |
入口 |
出口 |
水槽のフランジ部分を接合することにより、水量に応じて何台でも |
72G |
2227 |
2184 |
2837 |
開放 |
コンパクトに配置することが出来ます。少ない設置面積で大流量 |
|
60G |
1927 |
2184 |
2837 |
開放 |
の廃水(原料)を処理するのに適しています。 |
左図は、長崎県国見町の食肉センター(屠場)での | |
使用です。 | |
屠場で生じる、肉、内臓の細片、毛、飼料カス等を | |
含んだ廃水をハイドラシブに通し、廃水中の固形物 | |
を除去しています。 | |
タイプ : 554−2 サイズ : 60G | |
スクリーン間隙 : 0.5mm | |
処理量 : 72m3/h | |
